Robotický sklad Shelf-to-Person pre popredného distribútora elektroinštalačného materiálu

Ciele projektu
Projekt mal na začiatku definované kľúčové ciele v niekoľkých rovinách od nárastu kapacity až po zvýšenie presnosti a samozrejme efektivitu prevádzky s ohľadom na dlhodobý nedostatok ľudských zdrojov na trhu práce. Konkrétne definované ciele projektu:

• Zvýšenie kapacity skladu pre uloženie viac než 14 000 SKU

• Zrýchlenie procesu vychystávania objednávok (až 7 700 riadkov/deň)

• Automatizácia operácií manipulácie s tovarom

• Zvýšenie presnosti vychystávania a nárast bezpečnosti prevádzky

• Optimalizácia využitia skladovacieho priestoru

• Integrácia so súčasným SAP ERP systémom spoločnosti

Návrh robotického skladu
Automatizovaný robotický systém vychystávacieho skladu je umiestnený na betónovom mezaníne s nosnosťou 1000 kg/m² a je prevádzkovaný v pracovné dni v dvoch zmenách.
Použitá vychystávacia technológia Shelf-to-Person sa skladá z:

• Regálový policový systém

• 25x mobilných robotov Geek+

• 2x inbound pracoviská (príjem)

• 3x outbound pracoviská

• IT systém zahŕňajúci

  • rozhranie medzi WCS (warehouse control system) a podnikovým informačným systémom K&V Elektro

  • RMS systém na riadenie robotov

  • reportingový nástroj

Regálový systém

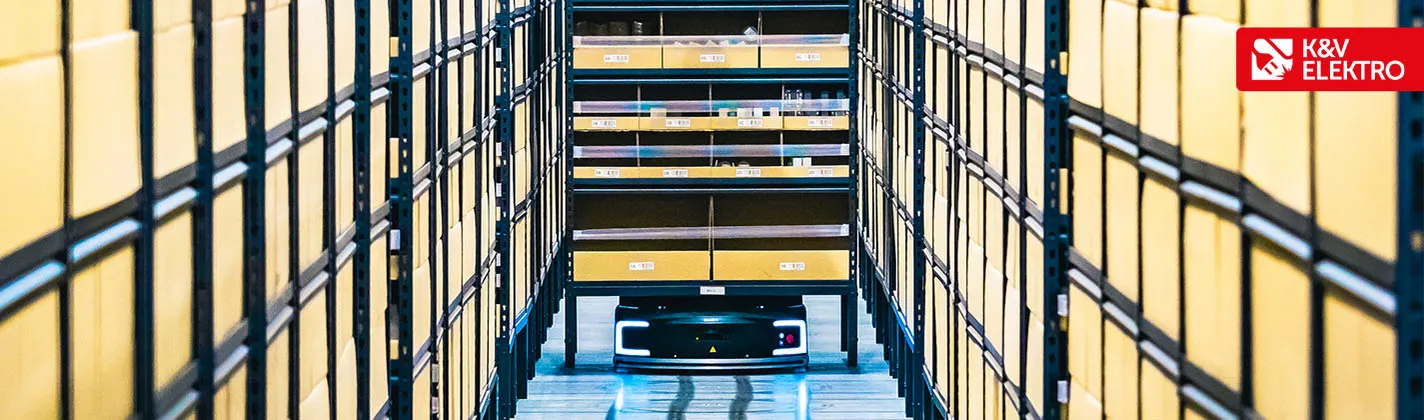

Policové regály pre robotické riešenia majú výšku 2,8 m. Sú vybavené 6 policami na ukladanie tovaru a každý regál má maximálnu nosnosť 1000 kg. Pod úrovňou prvej police je priestor na prejazd transportných robotov.

Roboty Geek+

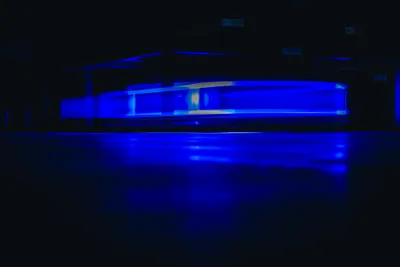

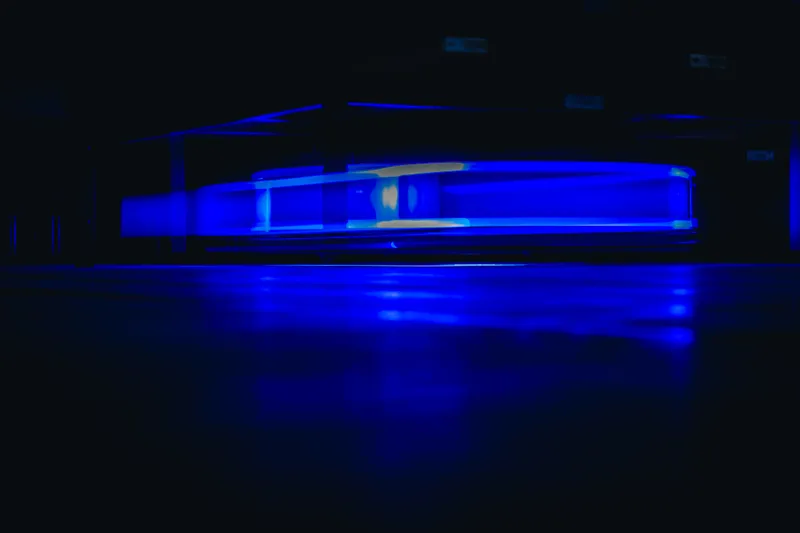

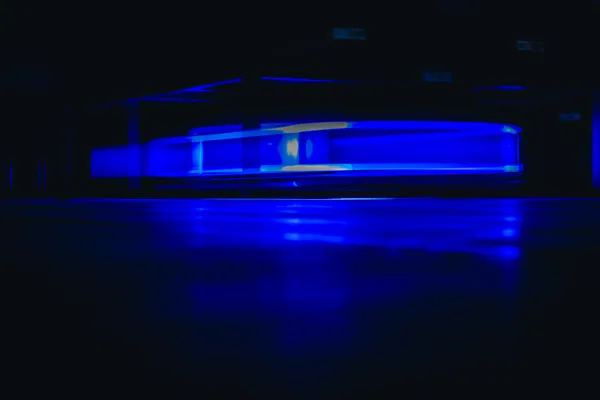

Sklad je vybavený 25 transportnými AMR robotmi Geek+, model P800, ktoré slúžia na prepravu jednotlivých regálov na príjmové stanovisko (inbound), uloženie regálu a odvoz regálov na výdajné stanovisko (outbound). Navigácia robotov je zabezpečená pomocou QR kódov na podlahe.

Pracoviská príjmu
Príjem tovaru je zabezpečený prostredníctvom dvoch inbound pracovísk na zakladanie tovaru do regálov. Po potvrdení vloženia daného množstva tovaru do konkrétneho regálu je tento odvezený prepravným robotom na voľnú lokáciu skladovacieho poľa. Výkon príjmu je uskladnenie až 153 položiek za hodinu.
Dizajn pracoviska príjmu tovaru umožňuje v sezónnych špičkách využívať toto pracovisko aj na vychystávanie tovaru. Je možné takto operatívne reagovať na zvýšený počet objednávok a tie vybaviť v štandardných časoch, vďaka navýšenému počtu vychystávacích pracovísk.

Vychystávacie stanice pracoviska
Vychystávanie tovaru podľa objednávok sa vykonáva na vychystávacích stanovištiach do prepraviek, ktoré sú umiestnené v Put-to-Wall regáloch, vybavených technológiou Pick-to-Light. Vychystávacie pracovisko je vybavené panelom s informáciami o vychystávanom tovare, množstve a jeho lokácii v regáli. Ďalej sú operátorom k dispozícii optické ukazovátka na rýchlejšie navádzanie. Kombinácia všetkých navádzacích nástrojov eliminuje chybovosť pri odbere tovaru a kompletizácii objednávok. Výkon operátora je kalkulovaný na 10–15 sekúnd na vychystanie potrebného množstva konkrétnej položky.
Denný výkon pre vychystávanie je 6020 riadkov objednávky za deň, v sezónnych špičkách je kapacita až 7700 riadkov za deň. Hodinový výkon systému je až 550 riadkov za hodinu.

Softvér a systémová integrácia
V rámci realizovaného riešenia bol implementovaný riadiaci systém WCS so slovenskou lokalizáciou, ktorý zabezpečuje koordináciu robotického prevádzky a plynulú integráciu s ERP/WMS systémom zákazníka (SAP – mibWMS). Kľúčovým prvkom je modul RMS (Robot Management System), ktorý zabezpečuje plánovanie trás, riadenie prevádzky a monitoring stavu robotov v reálnom čase prostredníctvom WI-FI siete. Tento systém podporuje stratégiu vychystávania typu Shelf-to-Person, keď roboty automatizovane privážajú regály na pickovacie stanice. Tu riadiaci systém prostredníctvom dotykových displejov a optických ukazovateľov operátorovi zobrazí presné informácie o množstve a umiestnení vychystávaného tovaru. Pick-to-light systém následne navedie operátora k cieľovej lokácii, kde potvrdí operáciu stlačením tlačidla. Systém je úzko prepojený so SAP BW, pričom dochádza k automatizovanej výmene dát o SKU, pickovacích a doplňovacích úlohách, výsledkoch aj zistených rozdieloch. Súčasťou dodávky je tiež potrebné HW vybavenie pracovísk vrátane operátorských staníc, čítačiek, optických zariadení a displejov. Zabezpečená je aj podpora potrebných softvérových vrstiev pre bezproblémovú komunikáciu všetkých komponentov systému.

Servisná podpora
V rámci prevádzky robotického skladu je zabezpečená aj servisná podpora, ktorá garantuje servisný zásah v dohodnutom reakčnom čase, ktorý je už od 12 hodín od nahlásenia poruchy. V prevádzke je dedikovaná servisná Hotline 16/5. Servisný tím vykonáva pravidelné inšpekcie a školenia operátorov aj technikov údržby zákazníka.

Prínosy projektu a ďalší rozvoj
Implementácia automatizovaného robotického riešenia prináša spoločnosti K&V Elektro rad významných prínosov, ktoré sa pozitívne premietajú do efektivity a kvality skladovej prevádzky. Došlo k výraznému zvýšeniu priepustnosti skladu a súčasne k zníženiu chybovosti pri uskladňovaní a vychystávaní tovaru. Automatizácia procesov umožňuje úsporu pracovnej sily, zrýchlenie manipulácie s tovarom a celkovú optimalizáciu prevádzky. Riešenie je navrhnuté s dôrazom na flexibilitu – systém bez problémov podporuje dvojzmennú prevádzku a je schopný sa prispôsobiť výkyvom v prevádzke, napríklad počas sezónnych špičiek. Napojenie na reportingové nástroje v prostredí SAP BW zabezpečuje vysokú mieru transparentnosti nad skladovými dátami a umožňuje presné sledovanie výkonu aj odchýlok. V neposlednom rade systém prispieva k vyššej bezpečnosti prevádzky a efektívne využíva dostupný skladový priestor, čím napĺňa stratégiu modernizácie logistických procesov v K&V Elektro.
V ďalšej fáze celého projektu dôjde k implementácii WCS VertiNode®, ktorý prinesie ďalšiu optimalizáciu prevádzky a navýšenie výkonu celého skladu. VertiNode® je špeciálna riadiaca a integračná platforma pre automatizovanú logistiku. Je kompatibilná s väčšinou skladovacích systémov a je vyvinutá interným softvérovým tímom spoločnosti VertiFlex. Aké funkcionality ponúka VertiNode® sa môžete dočítať na www.vertinode.ai.
